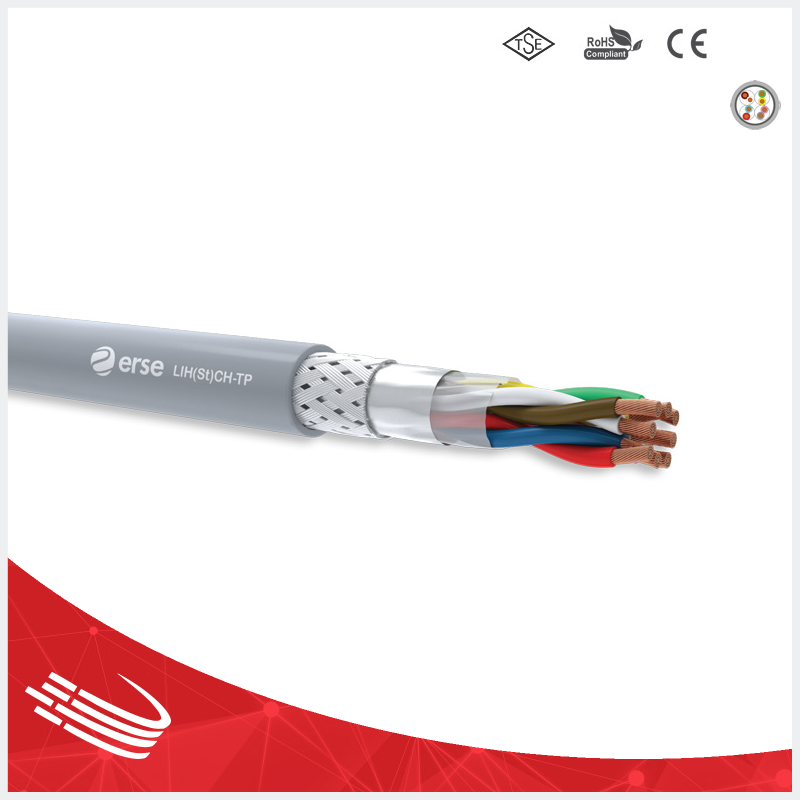

LIH(St)CH-TP

Sinyal Kontrol Kabloları
LIH(St)CH-TP
LIH(St)CH-TP
İletken IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır
Yalıtkan EN 50290-2-26 HFFR Kompaund
Yalıtım Renk DIN 47100
Büküm Çift büküm katlar halinde
Ayırıcı Bant Pes Bant
Ekran Al-Pes Bant + Kalaylı Bakır Örgü
Kılıf EN 50290-2-27 HFFR Kompaund
Kılıf Rengi RAL 7001 Gri

Paylaş:
İLETKEN
DİRENCİ		 YALITIM DİRENCİ EFEKTİF
KAPASİTE		 EMPEDANS İNDÜKTANS AKIM TAŞIMA
KAPASİTESİ		 ÇALIŞMA VOLTAJI TEST VOLTAJI
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5		 Ω/km
79
56
39
26
19,5
13,3
7,98		 MΩxkm
0,22mm²/0,34mm²= 200
≥ 0,50mm²= 20		 mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5		 pf/m
100
110
120
120
130
140
150		 78Ω 0,67 mH/km mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5		 A
2,5
4,5
6,0
13
16
20
25		 0,22 ve 0,34 mm² = 250 V
≥ 0,50 mm² = 300/500 V		 0,22 ve 0,34 mm² = 1200 V
≥ 0,50 mm² = 2000 V
BÜKÜLME
YARIÇAPI		 ÇALIŞMA
SICAKLIĞI		 ALEV GECİKTİRİCİLİK
TESTİ		 EMC* DUMAN YOĞUNLUĞU
TESTİ		 KOROZIF GAZ
TESTİ		 HALOJENSIZLİK
TESTİ		 ALEV YAYILIMI
TESTİ
15x Cable Ø -30ºC+70ºC IEC 60332-1-2
DIN EN 60332-1-2
EN 60332-1-2		 ELEKTROMANYETİK
UYUMLU		 IEC 61034-2
VDE 0482-1034-2
EN 61034-2		 IEC 60754-2
VDE 0482-754-2
EN 60754-2		 IEC 60754-1
VDE 0482-754-1
EN 60754-2		 IEC 60332-3-24
DIN EN 60332-3-24
EN 60332-3-24


KOD NO ÇİFT SAYISI VE KESİTİ
(mm2)		 KABLO ÇAPI
(mm)		 BAKIR AĞIRLIĞI
(kg/km)		 YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)		 STANDART UZUNLUK
(mt)
322722023 2 x 2 x 0,22 5,90 18 46 100/500/1000
322722033 3 x 2 x 0,22 6,20 23 61 100/500/1000
322722043 4 x 2 x 0,22 6,70 28 70 100/500/1000
322722053 5 x 2 x 0,22 7,40 31 80 100/500/1000
322722063 6 x 2 x 0,22 8,10 37 100 100/500/1000
322722073 7 x 2 x 0,34 8,60 43 108 100/500/1000
322722083 8 x 2 x 0,22 8,90 47 116 100/500/1000
322722103 10 x 2 x 0,22 10,30 56 144 100/500/1000
322722123 12 x 2 x 0,22 10,50 65 161 100/500/1000
322722143 14 x 2 x 0,22 11,10 75 185 100/500/1000
322722163 16 x 2 x 0,22 11,70 80 200 100/500/1000
322722183 18 x 2 x 0,22 12,30 90 215 100/500/1000
322722203 20 x 2 x 0,22 13,40 100 250 100/500/1000

322734023 2 x 2 x 0,34 6,40 25 55 100/500/1000
322734033 3 x 2 x 0,34 6,90 30 74 100/500/1000
322734043 4 x 2 x 0,34 7,50 40 86 100/500/1000
322734053 5 x 2 x 0,34 8,50 46 107 100/500/1000
322734063 6 x 2 x 0,34 9,10 55 121 100/500/1000
322734073 7 x 2 x 0,34 9,60 60 137 100/500/1000
322734083 8 x 2 x 0,34 10,30 66 155 100/500/1000
322734103 10 x 2 x 0,34 11,50 80 181 100/500/1000
322734123 12 x 2 x 0,34 11,60 95 203 100/500/1000
322734143 14 x 2 x 0,34 12,50 105 230 100/500/1000
322734163 16 x 2 x 0,34 13,60 120 266 100/500/1000
322734183 18 x 2 x 0,34 14,30 135 294 100/500/1000
322734203 20 x 2 x 0,34 15,10 150 321 100/500/1000

322750023 2 x 2 x 0,50 8,00 30 73 100/500/1000
322750033 3 x 2 x 0,50 8,50 40 93 100/500/1000
322750043 4 x 2 x 0,50 9,20 50 120 100/500/1000
322750053 5 x 2 x 0,50 10,60 56 145 100/500/1000
322750063 6 x 2 x 0,50 11,50 68 161 100/500/1000
322750073 7 x 2 x 0,50 12,00 76 191 100/500/1000
322750083 8 x 2 x 0,50 12,50 84 204 100/500/1000
322750103 10 x 2 x 0,50 14,50 106 258 100/500/1000
322750123 12 x 2 x 0,50 14,80 121 290 100/500/1000
322750143 14 x 2 x 0,50 15,70 140 326 100/500/1000
322750163 16 x 2 x 0,50 16,70 160 364 100/500/1000
322750183 18 x 2 x 0,50 17,50 176 401 100/500/1000
322750203 20 x 2 x 0,50 18,90 194 456 100/500/1000

322775023 2 x 2 x 0,75 8,60 40 91 100/500/1000
322775033 3 x 2 x 0,75 9,20 55 120 100/500/1000
322775043 4 x 2 x 0,75 10,40 66 156 100/500/1000
322775053 5 x 2 x 0,75 11,50 80 182 100/500/1000
322775063 6 x 2 x 0,75 12,50 96 208 100/500
322775073 7 x 2 x 0,75 13,60 110 243 100/500
322775083 8 x 2 x 0,75 14,00 123 269 100/500
322775103 10 x 2 x 0,75 15,70 150 320 100/500
322775123 12 x 2 x 0,75 16,10 176 362 100/500
322775143 14 x 2 x 0,75 17,10 205 410 100/500
322775163 16 x 2 x 0,75 18,60 230 476 100/500
322775183 18 x 2 x 0,75 19,50 260 530 100/500
322775203 20 x 2 x 0,75 20,70 286 575 100/500

322701023 2 x 2 x 1 9,30 51 119 100/500/1000
322701033 3 x 2 x 1 10,30 71 135 100/500/1000
322701043 4 x 2 x 1 11,30 86 185 100/500/1000
322701053 5 x 2 x 1 12,40 105 215 100/500/1000
322701063 6 x 2 x 1 13,90 125 264 100/500
322701073 7 x 2 x 1 14,60 141 294 100/500
322701083 8 x 2 x 1 15,10 160 322 100/500
322701103 10 x 2 x 1 17,00 196 387 100/500
322701123 12 x 2 x 1 17,40 230 441 100/500
322701143 14 x 2 x 1 18,90 268 521 100/500
322701163 16 x 2 x 1 20,10 310 584 100/500
322701183 18 x 2 x 1 21,10 338 646 100/500
322701203 20 x 2 x 1 22,60 378 727 100/500

322715023 2 x 2 x 1,5 10,30 68 143 100/500/1000
322715033 3 x 2 x 1,5 11,00 90 179 100/500/1000
322715043 4 x 2 x 1,5 12,00 114 216 100/500/1000
322715053 5 x 2 x 1,5 13,70 140 273 100/500/1000
322715063 6 x 2 x 1,5 14,80 170 319 100/500/1000
322715073 7 x 2 x 1,5 15,70 195 354 100/500
322715083 8 x 2 x 1,5 16,20 220 400 100/500
322715103 10 x 2 x 1,5 18,70 270 500 100/500
322715123 12 x 2 x 1,5 19,10 320 563 100/500
322715143 14 x 2 x 1,5 20,30 370 640 100/500
322715163 16 x 2 x 1,5 22,00 420 743 100/500
322715183 18 x 2 x 1,5 23,10 475 822 100/500
322715203 20 x 2 x 1,5 24,50 525 897 100/500

  • Elektromanyetik karışım ve girişimlerin olduğu
  • İnsanların yoğun olarak bulunduğu kapalı ortamlarda
  • Enstrüman ve kontrol mühendisliğinde
  • Endüstriyel elektronikte
  • Bilgisayar ve ofis makinelerinde
  • Bina içi haberleşme sistemlerinde
  • Bina içi ses sistemlerinde
  • İnsan hayatının, değerli malzemelerin ve ekipmanların korunması gereken yerlerde

NOTLAR
  • Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler
  • Bu tip kablolar dış ortamlarda kullanılmaz
  • LIH(St)CH-TP-OZ: damarları numara kodlu kablo
