LIH(St)H-TP

İletken	IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır
Yalıtkan	EN 50290-2-26 HFFR Kompaund
Yalıtım Renk	DIN 47100
Büküm	Çift büküm katlar halinde
Ayırıcı Bant	Pes Bant
Ekran	Kalaylı Bakır Toprak Teli + Al-Pes Bant
Kılıf	EN 50290-2-27 HFFR Kompaund
Kılıf Rengi	RAL 7001 Gri

Paylaş:

İLETKEN DİRENCİ		YALITIM DİRENCİ	EFEKTİF KAPASİTE		EMPEDANS	İNDÜKTANS	AKIM TAŞIMA KAPASİTESİ		ÇALIŞMA VOLTAJI	TEST VOLTAJI
mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5	Ω/km 79 56 39 26 19,5 13,3 7,98	MΩxkm 0,22mm²/0,34mm²= 200 ≥ 0,50mm²= 20	mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5	pf/m 110 110 120 120 130 140 150	78Ω	0,67 mH/km	mm² 0,22 0,34 0,50 0,75 1,0 1,5 2,5	A 2,5 4,5 6,0 13 16 20 25	0,22 ve 0,34 mm² = 250 V ≥ 0,50 mm² = 300/500 V	0,22 ve 0,34 mm² = 1200 V ≥ 0,50 mm² = 2000 V

BÜKÜLME YARIÇAPI		ÇALIŞMA SICAKLIĞI	ALEV GECİKTİRİCİLİK TESTİ		EMC*	DUMAN YOĞUNLUĞU TESTİ	KOROZİF GAZ TESTİ		HALOJENSİZLİK TESTİ	ALEV YAYILIMI T ESTİ
15x Cable Ø		-30ºC+70ºC	IEC 60332-1-2 DIN EN 60332-1-2 EN 60332-1-2		ELEKTROMANYETİK UYUMLU	IEC 61034-2 VDE 0482-1034-2 EN 61034-2	IEC 60754-2 VDE 0482-754-2 EN 60754-2		IEC 60754-1 VDE 0482-754-1 EN 60754-1	IEC 60332-3-24 DIN EN 60332-3-24 EN 60332-3-24

KOD NO	DAMAR SAYISI VE KESİTİ (mm²)	KABLO ÇAPI (mm)	BAKIR AĞIRLIĞI (kg/km)	YAKLAŞIK KABLO AĞIRLIĞI (kg/km)	STANDART UZUNLUK (mt)
322322023	2 x 2 x 0,22	5,50	11	37	100/500/1000
322322033	3 x 2 x 0,22	5,80	15	44	100/500/1000
322322043	4 x 2 x 0,22	6,30	19	69	100/500/1000
322322053	5 x 2 x 0,22	7,00	23	72	100/500/1000
322322063	6 x 2 x 0,22	7,70	28	83	100/500/1000
322322073	7 x 2 x 0,22	8,20	32	93	100/500/1000
322322083	8 x 2 x 0,22	8,50	36	112	100/500/1000
322322103	10 x 2 x 0,22	9,90	44	137	100/500/1000
322322123	12 x 2 x 0,22	10,10	53	150	100/500/1000
322322143	14 x 2 x 0,22	10,70	61	170	100/500/1000
322322163	16 x 2 x 0,22	11,30	70	180	100/500/1000
322322183	18 x 2 x 0,22	11,90	78	204	100/500/1000
322322203	20 x 2 x 0,22	13,00	87	226	100/500/1000

322334023	2 x 2 x 0,34	6,10	15	43	100/500/1000
322334033	3 x 2 x 0,34	6,50	21	59	100/500/1000
322334043	4 x 2 x 0,34	7,10	27	76	100/500/1000
322334053	5 x 2 x 0,34	8,20	34	95	100/500/1000
322334063	6 x 2 x 0,34	8,70	40	109	100/500/1000
322334073	7 x 2 x 0,34	9,20	47	129	100/500/1000
322334083	8 x 2 x 0,34	9,90	53	140	100/500/1000
322334103	10 x 2 x 0,34	11,10	66	167	100/500/1000
322334123	12 x 2 x 0,34	11,20	79	193	100/500/1000
322334143	14 x 2 x 0,34	12,10	92	213	100/500/1000
322334163	16 x 2 x 0,34	13,20	104	250	100/500/1000
322334183	18 x 2 x 0,34	13,90	117	274	100/500/1000
322334203	20 x 2 x 0,34	14,70	130	300	100/500/1000

322350023	2 x 2 x 0,50	7,60	19	61	100/500/1000
322350033	3 x 2 x 0,50	8,10	27	78	100/500/1000
322350043	4 x 2 x 0,50	8,80	36	105	100/500/1000
322350053	5 x 2 x 0,50	10,20	44	126	100/500/1000
322350063	6 x 2 x 0,50	11,10	53	155	100/500/1000
322350073	7 x 2 x 0,50	11,70	63	173	100/500/1000
322350083	8 x 2 x 0,50	12,10	70	202	100/500/1000
322350103	10 x 2 x 0,50	14,10	86	241	100/500/1000
322350123	12 x 2 x 0,50	14,40	106	270	100/500/1000
322350143	14 x 2 x 0,50	15,30	120	305	100/500/1000
322350163	16 x 2 x 0,50	16,30	138	348	100/500/1000
322350183	18 x 2 x 0,50	17,10	155	377	100/500/1000
322350203	20 x 2 x 0,50	18,50	170	428	100/500/1000

322375023	2 x 2 x 0,75	8,30	31	75	100/500/1000
322375033	3 x 2 x 0,75	8,80	45	100	100/500/1000
322375043	4 x 2 x 0,75	10,20	58	136	100/500/1000
322375053	5 x 2 x 0,75	11,20	70	160	100/500/1000
322375063	6 x 2 x 0,75	12,20	83	191	100/500/1000
322375073	7 x 2 x 0,75	13,20	95	220	100/500/1000
322375083	8 x 2 x 0,75	13,70	107	243	100/500/1000
322375103	10 x 2 x 0,75	15,30	133	302	100/500/1000
322375123	12 x 2 x 0,75	15,70	160	341	100/500/1000
322375143	14 x 2 x 0,75	16,70	185	390	100/500/1000
322375163	16 x 2 x 0,75	18,20	212	455	100/500/1000
322375183	18 x 2 x 0,75	19,10	235	500	100/500/1000
322375203	20 x 2 x 0,75	20,40	265	546	100/500/1000

322301023	2 x 2 x 1	8,80	40	104	100/500/1000
322301033	3 x 2 x 1	9,90	56	140	100/500/1000
322301043	4 x 2 x 1	10,90	74	170	100/500/1000
322301053	5 x 2 x 1	12,00	92	202	100/500/1000
322301063	6 x 2 x 1	13,50	110	250	100/500/1000
322301073	7 x 2 x 1	14,20	126	275	100/500/1000
322301083	8 x 2 x 1	14,70	143	304	100/500/1000
322301103	10 x 2 x 1	16,60	178	367	100/500/1000
322301123	12 x 2 x 1	17,00	216	420	100/500/1000
322301143	14 x 2 x 1	18,50	246	496	100/500/1000
322301163	16 x 2 x 1	19,70	278	560	100/500/1000
322301183	18 x 2 x 1	20,80	315	671	100/500/1000
322301203	20 x 2 x 1	22,50	348	733	100/500/1000

322315023	2 x 2 x 1,5	9,90	53	130	100/500/1000
322315033	3 x 2 x 1,5	10,60	77	166	100/500/1000
322315043	4 x 2 x 1,5	11,60	107	204	100/500/1000
322315053	5 x 2 x 1,5	13,30	127	260	100/500/1000
322315063	6 x 2 x 1,5	14,40	157	301	100/500/1000
322315073	7 x 2 x 1,5	15,30	176	336	100/500/1000
322315083	8 x 2 x 1,5	15,80	200	372	100/500/1000
322315103	10 x 2 x 1,5	18,30	250	470	100/500/1000
322315123	12 x 2 x 1,5	18,70	300	538	100/500/1000
322315143	14 x 2 x 1,5	19,90	350	614	100/500/1000
322315163	16 x 2 x 1,5	21,70	400	714	100/500/1000
322315183	18 x 2 x 1,5	22,80	442	791	100/500/1000
322315203	20 x 2 x 1,5	24,20	500	864	100/500/1000

Elektromanyetik karışım ve girişimlerin olduğu
İnsanların yoğun olarak bulunduğu kapalı ortamlarda
Enstrüman ve kontrol mühendisliğinde
Endüstriyel elektronikte
Bilgisayar ve ofis makinelerinde
Bina içi haberleşme sistemlerinde
Bina içi ses sistemlerinde
İnsan hayatının, değerli malzemelerin ve ekipmanların korunması gereken yerlerde

NOTLAR

Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
Bu tip kablolar dış ortamlarda kullanılmaz.
LIH(ST)H-TP-OZ: Numara kodlu siyah damarlar.

Ürün Kataloğu

İndir

TSEK

İndir

Paylaş:

LIYY-TP

LIYY

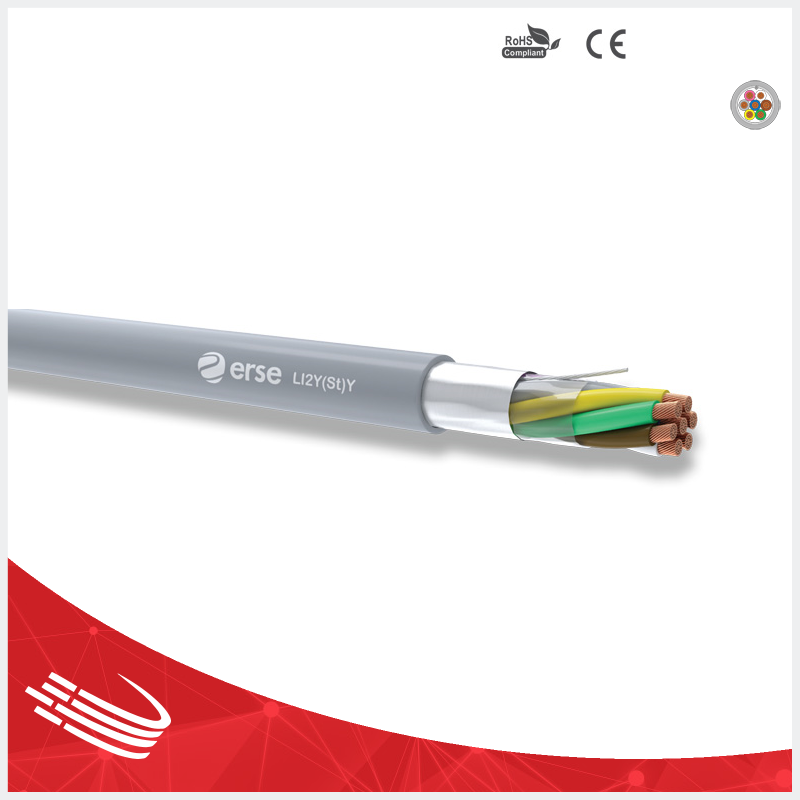

LI2Y(St)Y
