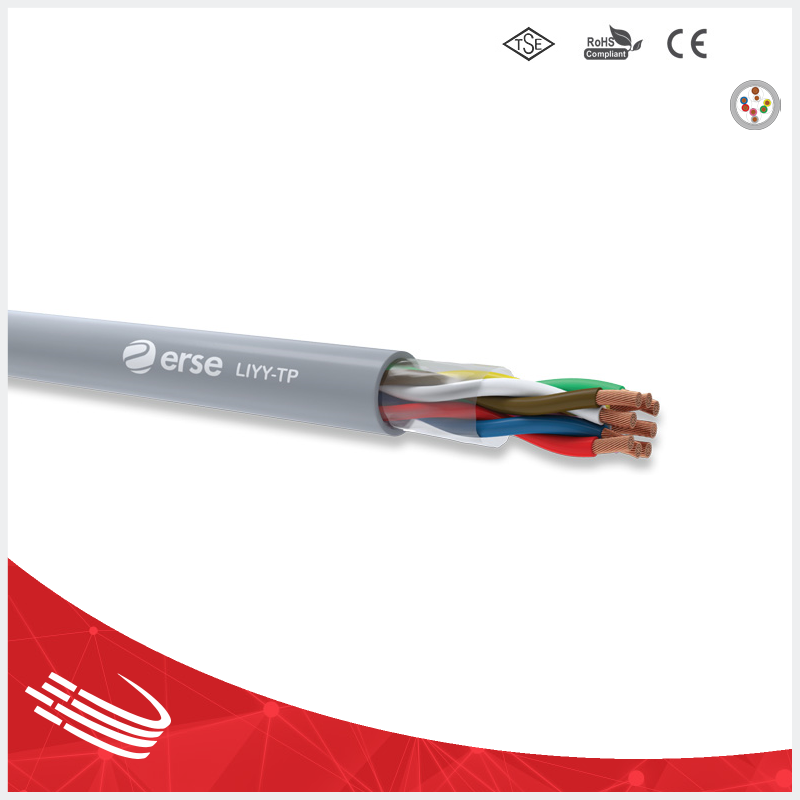

LIYY-TP

Sinyal Kontrol Kabloları
İletken IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5
Bükülü Elektrolitik Tavlı Bakır
Yalıtım EN 50290-2-21 PVC Kompaund
Yalıtım Renk DIN 47100
Büküm Çift büküm katlar halinde
Ayırıcı Bant Pes Bant
Kılıf EN 50290-2-22 PVC Kompaund
Kılıf Rengi RAL 7001 Gri

Paylaş:
İLETKEN
DİRENCİ
YALITIM DİRENCİ EFEKTİF
KAPASİTE
AKIM TAŞIMA
KAPASİTESİ
ÇALIŞMA VOLTAJI
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
Ω/km
79
56
39
26
19,5
13,3
7,98
MΩxkm
0,22mm²/0,34mm²= 200
≥ 0,50mm²= 20
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
pf/m
110
110
120
120
120
120
120
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
A
2,5
4,5
6,0
13
16
20
25
0,22 ve 0,34 mm²= 250 V
≥0,50 mm²=300/500 V
TEST VOLTAJI BÜKÜLME YARIÇAPI ÇALIŞMA SICAKLIĞI ALEV GECİKTİRİCİLİK
TESTİ
0,22 ve 0,34 mm²=1200 V
≥0,50 mm² =2000 V
7,5X D -30ºC+70ºC IEC 60332-1-2
DIN EN 60332-1-2
EN 60332-1-2

KOD NO ÇİFT SAYISI VE KESİTİ
(mm2)
KABLO ÇAPI
(mm)
BAKIR AĞIRLIĞI
(kg/km)
YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)
STANDART UZUNLUK
(mt)
320222023 2 x 2 x 0,22 5,10 8 28 100/500/1000
320222033 3 x 2 x 0,22 5,40 13 37 100/500/1000
320222043 4 x 2 x 0,22 5,90 17 49 100/500/1000
320222053 5 x 2 x 0,22 6,80 21 62 100/500/1000
320222063 6 x 2 x 0,22 7,30 26 73 100/500/1000
320222083 8 x 2 x 0,22 8,10 33 82 100/500/1000
320222103 10 x 2 x 0,22 9,30 42 100 100/500/1000
320222123 12 x 2 x 0,22 9,50 51 122 100/500/1000
320222143 14 x 2 x 0,22 10,10 60 142 100/500/1000
320222163 16 x 2 x 0,22 10,70 68 165 100/500/1000
320222183 18 x 2 x 0,22 11,30 76 177 100/500/1000
320222203 20 x 2 x 0,22 12,40 84 202 100/500/1000

320234023 2 x 2 x 0,34 5,70 13 37 100/500/1000
320234033 3 x 2 x 0,34 6,10 19 50 100/500/1000
320234043 4 x 2 x 0,34 6,90 26 71 100/500/1000
320234053 5 x 2 x 0,34 7,70 32 84 100/500/1000
320234063 6 x 2 x 0,34 8,30 38 97 100/500/1000
320234073 7 x 2 x 0,34 8,80 45 106 100/500/1000
320234083 8 x 2 x 0,34 9,30 51 121 100/500/1000
320234103 10 x 2 x 0,34 10,50 64 146 100/500/1000
320234123 12 x 2 x 0,34 10,80 77 170 100/500/1000
320234143 14 x 2 x 0,34 11,50 90 190 100/500/1000
320234163 16 x 2 x 0,34 12,60 102 225 100/500/1000
320234183 18 x 2 x 0,34 13,30 115 250 100/500/1000
320234203 20 x 2 x 0,34 14,10 128 270 100/500/1000

320250023 2 x 2 x 0,50 7,20 19 51 100/500/1000
320250033 3 x 2 x 0,50 7,70 29 67 100/500/1000
320250043 4 x 2 x 0,50 8,40 38 93 100/500/1000
320250053 5 x 2 x 0,50 9,60 47 111 100/500/1000
320250063 6 x 2 x 0,50 10,50 53 124 100/500/1000
320250073 7 x 2 x 0,50 11,10 62 151 100/500/1000
320250083 8 x 2 x 0,50 11,50 70 170 100/500/1000
320250103 10 x 2 x 0,50 13,50 87 211 100/500/1000
320250123 12 x 2 x 0,50 13,80 107 246 100/500
320250143 14 x 2 x 0,50 14,70 120 275 100/500
320250163 16 x 2 x 0,50 15,70 140 307 100/500
320250183 18 x 2 x 0,50 16,70 155 345 100/500
320250203 20 x 2 x 0,50 17,70 170 378 100/500

320275023 2 x 2 x 0,75 7,90 26 64 100/500/1000
320275033 3 x 2 x 0,75 8,40 39 91 100/500/1000
320275043 4 x 2 x 0,75 9,50 52 120 100/500/1000
320275053 5 x 2 x 0,75 10,50 65 144 100/500/1000
320275063 6 x 2 x 0,75 11,50 78 172 100/500/1000
320275063 7 x 2 x 0,75 12,60 91 197 100/500/1000
320275083 8 x 2 x 0,75 13,00 104 219 100/500
320275103 10 x 2 x 0,75 14,80 130 273 100/500
320275123 12 x 2 x 0,75 15,10 156 310 100/500
320275143 14 x 2 x 0,75 16,30 182 357 100/500
320275163 16 x 2 x 0,75 17,40 208 403 100/500
320275183 18 x 2 x 0,75 18,30 234 443 100/500
320275203 20 x 2 x 0,75 19,50 260 487 100/500

320201023 2 x 2 x 1 8,60 36 88 100/500/1000
320201033 3 x 2 x 1 9,40 54 122 100/500/1000
320201043 4 x 2 x 1 10,30 72 153 100/500/1000
320201053 5 x 2 x 1 11,50 90 180 100/500/1000
320201063 6 x 2 x 1 13,00 108 225 100/500/1000
320201073 7 x 2 x 1 13,70 126 250 100/500/1000
320201083 8 x 2 x 1 14,20 140 275 100/500
320201103 10 x 2 x 1 16,20 175 340 100/500
320201123 12 x 2 x 1 16,70 210 388 100/500
320201143 14 x 2 x 1 17,80 245 450 100/500
320201163 16 x 2 x 1 19,00 280 503 100/500
320201183 18 x 2 x 1 20,00 316 555 100/500
320201203 20 x 2 x 1 21,40 350 615 100/500

320215023 2 x 2 x 1,5 9,50 52 111 100/500/1000
320215033 3 x 2 x 1,5 10,10 78 145 100/500/1000
320215043 4 x 2 x 1,5 11,10 104 185 100/500/1000
320215053 5 x 2 x 1,5 12,80 130 230 100/500/1000
320215063 6 x 2 x 1,5 13,90 150 274 100/500/1000
320215073 7 x 2 x 1,5 14,80 178 302 100/500/1000
320215083 8 x 2 x 1,5 15,30 208 337 100/500
320215083 10 x 2 x 1,5 17,60 255 425 100/500
320215123 12 x 2 x 1,5 18,00 305 486 100/500
320215143 14 x 2 x 1,5 19,20 353 557 100/500
320215163 16 x 2 x 1,5 20,60 400 633 100/500
320215183 18 x 2 x 1,5 21,70 448 700 100/500
320215203 20 x 2 x 1,5 23,50 505 793 100/500

320225023 2 x 2 x 2,5 11,70 88 171 100/500/1000
320225033 3 x 2 x 2,5 12,90 126 251 100/500/1000
320225043 4 x 2 x 2,5 14,30 168 291 100/500/1000
320225053 5 x 2 x 2,5 15,80 210 361 100/500/1000
320225063 6 x 2 x 2,5 17,50 255 433 100/500
320225073 7 x 2 x 2,5 18,60 294 484 100/500
320225083 8 x 2 x 2,5 19,30 334 542 100/500
320225103 10 x 2 x 2,5 21,90 410 665 100/500
320225123 12 x 2 x 2,5 22,80 490 798 100/500
320225143 14 x 2 x 2,5 24,40 572 917 100/500
320225163 16 x 2 x 2,5 26,10 653 1050 100/500
320225183 18 x 2 x 2,5 27,60 734 1165 100/500
320225203 20 x 2 x 2,5 29,50 815 1290 100/500

  • Enstrüman ve kontrol mühendisliğinde
  • Endüstriyel elektronikte
  • Bilgisayar ve ofis makinelerinde
  • Bina içi haberleşme sistemlerinde
  • Bina içi ses sistemlerinde
  • Güvenlik sistemlerinde

NOTLAR
  • Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
  • Bu tip kablolar dış ortamlarda kullanılmaz.
  • LIYY-TP-OZ: Numara kodlu siyah damarlar.
