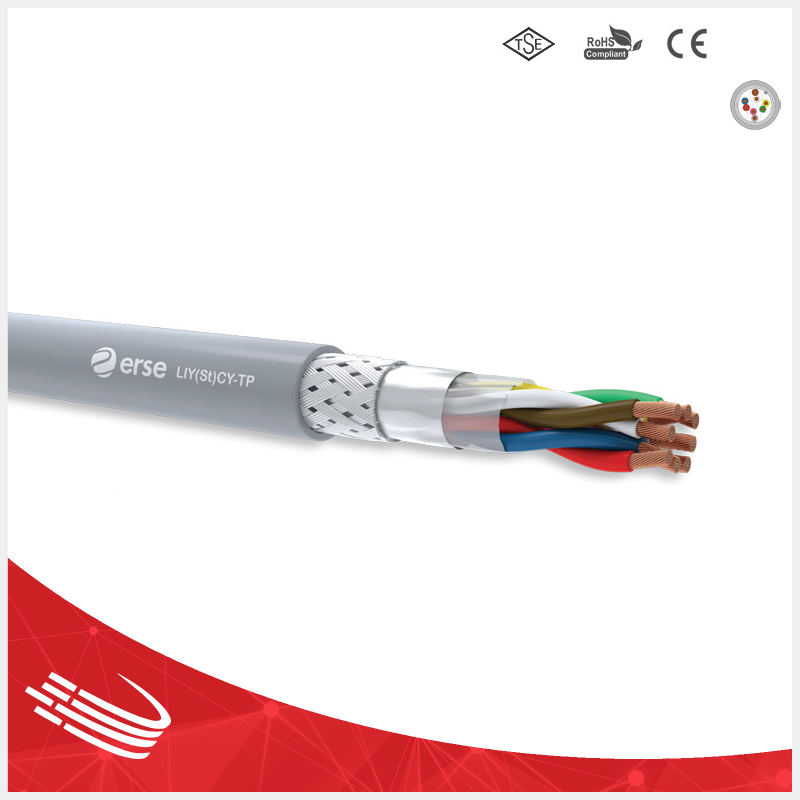

LIY(St)CY-TP

Sinyal Kontrol Kabloları
İletken IEC 60228; DIN VDE 0295; EN 60228 Sınıf 5 Bükülü Elektrolitik Tavlı Bakır
Yalıtkan EN 50290-2-21 PVC Kompaund
Yalıtım Renk DIN 47100
Büküm Çift büküm katlar halinde
Ayırıcı Bant Pes Bant
Ekran Al-Pes Bant + Kalaylı Bakır Örgü
Kılıf EN 50290-2-22 PVC Kompaund
Kılıf Rengi RAL 7001 Gri

Paylaş:
İLETKEN
DİRENCİ
YALITIM DİRENCİ EFEKTİF
KAPASİTE
EMPEDANS İNDÜKTANS AKIM TAŞIMA
KAPASİTESİ
ÇALIŞMA VOLTAJI
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
Ω/km
79
56
39
26
19,5
13,3
7,98
MΩxkm
0,22mm²/0,34mm²= 200
≥ 0,50mm²= 20
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
pf/m
100
110
120
120
130
140
150
78Ω 0,67 mH/km mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
A
2,5
4,5
6,0
13
16
20
25
0,22 ve 0,34 mm² = 250 V
≥ 0,50 mm² = 300/500 V
TEST VOLTAJI BÜKÜLME
YARIÇAPI
ÇALIŞMA
SICAKLIĞI
ALEV GECİKTİRİCİLİK TESTİ EMC*
0,22 ve 0,34 mm² = 1200 V
≥ 0,50 mm² = 2000 V
10x Cable Ø -30ºC+70ºC IEC 60332-1-2
DIN EN 60332-1-2
EN 60332-1-2
ELEKTROMANYETİK
UYUMLU

KOD NO DAMAR SAYISI VE KESİTİ
(mm2)
KABLO ÇAPI
(mm)
BAKIR AĞIRLIĞI
(kg/km)
YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)
STANDART UZUNLUK
(mt)
322522023 2 x 2 x 0,22 5,90 20 44 100/500/1000
322522033 3 x 2 x 0,22 6,20 21 58 100/500/1000
322522043 4 x 2 x 0,22 6,70 28 67 100/500/1000
322522053 5 x 2 x 0,22 7,40 33 78 100/500/1000
322522063 6 x 2 x 0,22 8,10 36 92 100/500/1000
322522073 7 x 2 x 0,22 8,60 41 101
322522083 8 x 2 x 0,22 8,90 46 111 100/500/1000
322522103 10 x 2 x 0,22 10,30 56 140 100/500/1000
322522123 12 x 2 x 0,22 10,50 63 154 100/500/1000
322522143 14 x 2 x 0,22 11,20 73 173 100/500/1000
322522163 16 x 2 x 0,22 11,70 81 192 100/500/1000
322522183 18 x 2 x 0,22 12,30 92 210 100/500/1000
322522203 20 x 2 x 0,22 13,40 102 240 100/500/1000

322534023 2 x 2 x 0,34 6,50 23 52 100/500/1000
322534033 3 x 2 x 0,34 6,90 30 71 100/500/1000
322534043 4 x 2 x 0,34 7,50 37 83 100/500/1000
322534053 5 x 2 x 0,34 8,50 45 109 100/500/1000
322534063 6 x 2 x 0,34 9,10 53 115 100/500/1000
322534073 7 x 2 x 0,34 9,60 60 128
322534083 8 x 2 x 0,34 10,30 66 148 100/500/1000
322534103 10 x 2 x 0,34 11,50 80 175 100/500/1000
322534123 12 x 2 x 0,34 11,60 94 196 100/500/1000
322534143 14 x 2 x 0,34 12,50 107 225 100/500/1000
322534163 16 x 2 x 0,34 13,60 121 260 100/500/1000
322534183 18 x 2 x 0,34 14,30 138 285 100/500/1000
322534203 20 x 2 x 0,34 15,10 150 315 100/500/1000

322550023 2 x 2 x 0,50 8,00 30 73 100/500/1000
322550033 3 x 2 x 0,50 8,50 38 89 100/500/1000
322550043 4 x 2 x 0,50 9,20 50 105 100/500/1000
322550053 5 x 2 x 0,50 10,60 56 139 100/500/1000
322550063 6 x 2 x 0,50 11,50 70 155 100/500/1000
322550073 7 x 2 x 0,50 12,00 75 182 100/500/1000
322550083 8 x 2 x 0,50 12,50 85 204 100/500/1000
322550103 10 x 2 x 0,50 14,50 106 249 100/500/1000
322550123 12 x 2 x 0,50 14,80 123 283 100/500/1000
322550143 14 x 2 x 0,50 15,70 141 315 100/500/1000
322550163 16 x 2 x 0,50 16,70 158 352 100/500/1000
322550183 18 x 2 x 0,50 17,50 177 387 100/500/1000
322550203 20 x 2 x 0,50 18,90 196 438 100/500/1000

322575023 2 x 2 x 0,75 8,60 40 87 100/500/1000
322575033 3 x 2 x 0,75 9,20 55 103 100/500/1000
322575043 4 x 2 x 0,75 10,40 66 143 100/500/1000
322575053 5 x 2 x 0,75 11,50 85 174 100/500/1000
322575063 6 x 2 x 0,75 12,50 96 201 100/500/1000
322575073 7 x 2 x 0,75 13,60 110 232 100/500/1000
322575083 8 x 2 x 0,75 14,00 125 257 100/500/1000
322575103 10 x 2 x 0,75 15,70 155 315 100/500/1000
322575123 12 x 2 x 0,75 16,10 180 341 100/500/1000
322575143 14 x 2 x 0,75 17,10 205 396 100/500/1000
322575163 16 x 2 x 0,75 18,60 235 467 100/500/1000
322575183 18 x 2 x 0,75 19,50 260 509 100/500/1000
322575203 20 x 2 x 0,75 20,70 285 553 100/500/1000

322501023 2 x 2 x 1 9,30 48 110 100/500/1000
322501033 3 x 2 x 1 10,30 66 143 100/500/1000
322501043 4 x 2 x 1 11,30 85 175 100/500/1000
322501053 5 x 2 x 1 12,40 107 210 100/500/1000
322501063 6 x 2 x 1 13,90 125 256 100/500/1000
322501073 7 x 2 x 1 14,60 140 284 100/500/1000
322501083 8 x 2 x 1 15,10 160 313 100/500
322501103 10 x 2 x 1 17,00 200 376 100/500
322501123 12 x 2 x 1 17,40 233 428 100/500
322501143 14 x 2 x 1 18,90 268 504 100/500
322501163 16 x 2 x 1 20,10 306 565 100/500
322501183 18 x 2 x 1 21,10 340 627 100/500
322501203 20 x 2 x 1 22,80 377 702 100/500

322515023 2 x 2 x 1,5 10,30 65 137 100/500/1000
322515033 3 x 2 x 1,5 11,00 90 170 100/500/1000
322515043 4 x 2 x 1,5 12,00 116 215 100/500/1000
322515053 5 x 2 x 1,5 13,70 145 270 100/500/1000
322515063 6 x 2 x 1,5 14,80 168 316 100/500
322515073 7 x 2 x 1,5 15,70 196 345 100/500
322515083 8 x 2 x 1,5 16,20 220 381 100/500
322515103 10 x 2 x 1,5 18,70 275 480 100/500
322515123 12 x 2 x 1,5 19,20 320 547 100/500
322515143 14 x 2 x 1,5 20,30 373 622 100/500
322515163 16 x 2 x 1,5 22,00 425 721 100/500
322515183 18 x 2 x 1,5 23,20 475 800 100/500
322515203 20 x 2 x 1,5 24,60 525 872 100/500

322525023 2 x 2 x 2,5 12,60 100 204 100/500/1000
322525033 3 x 2 x 2,5 13,80 145 264 100/500/1000
322525043 4 x 2 x 2,5 15,20 186 329 100/500/1000
322525053 5 x 2 x 2,5 16,80 228 403 100/500/1000
322525063 6 x 2 x 2,5 18,70 275 492 100/500
322525073 7 x 2 x 2,5 19,80 316 546 100/500
322525083 8 x 2 x 2,5 20,50 358 608 100/500
322525103 10 x 2 x 2,5 22,50 442 754 100/500
322525123 12 x 2 x 2,5 24,00 525 874 100/500
322525143 14 x 2 x 2,5 26,00 610 1019 100/500
322525163 16 x 2 x 2,5 27,70 693 1153 100/500
322525183 18 x 2 x 2,5 29,20 776 1284 100/500
322525203 20 x 2 x 2,5 31,30 860 1428 100/500

  • Elektromanyetik karışım ve girişimlerin olduğu
  • Enstrüman ve kontrol mühendisliğinde
  • Endüstriyel elektronikte
  • Bilgisayar ve ofis makinelerinde
  • Bina içi haberleşme sistemlerinde
  • Bina içi ses sistemlerinde
  • Güvenlik sistemlerinde

NOTLAR
  • Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler
  • Bu tip kablolar dış ortamlarda kullanılmaz
  • LIY(St)CY-TP-OZ: damarları numara kodlu kablo
