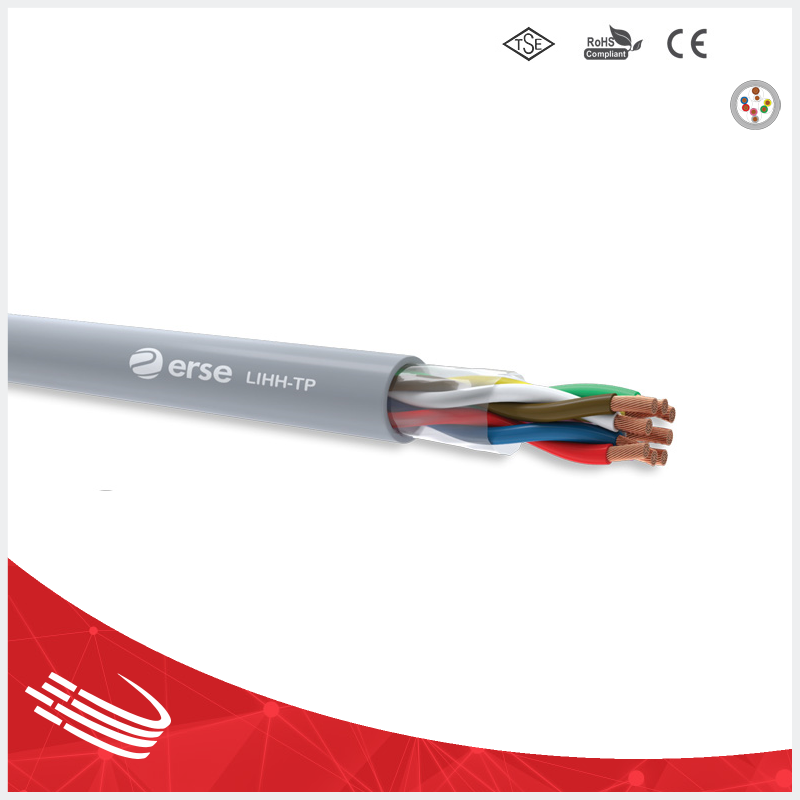

LIHH-TP

Sinyal Kontrol Kabloları
İletken IEC 60228; DIN VDE 0295; EN 60228 SINIF-5 BÜKÜLÜ ELEKTROLİTİK TAVLI BAKIR
Yalıtım EN 50290-2-26 HFFR KOMPAUND
Yalıtım Renk DIN 47100
Büküm UYGUN ADIMDA KATLAR HALİNDE
Ayırıcı Bant PES BANT
Kılıf EN 50290-2-27 HFFR KOMPAUND
Kılıf Rengi RAL 7001 GRİ

Paylaş:
İLETKEN
DİRENCİ
YALITIM DİRENCİ EFEKTİF
KAPASİTE
AKIM TAŞIMA
KAPASİTESİ
ÇALIŞMA VOLTAJI TEST VOLTAJI
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
Ω/km
79
56
39
26
19,5
13,3
7,98
MΩxKm
2 x 0,22 ve 2 x 0,34 mm² = 200
≥ 0,50 mm² = 20
mm²
0,22
0,34
0,50
0,75
1,0
1,5
2,5
pf/m
100
100
120
120
130
140
150
mm²
0,22
x0,34
0,50
0,75
1,0
1,5
2,5
A
2,5
4,5
6,0
13
16
20
25
2 x 0,22 ve 2 x 0,34 mm² = 250 V
≥ 0,50 mm² = 300/500 V
2 x 0,22 ve 0,34 mm² = 1200 V
≥ 0,50 mm² = 2000 V
BÜKÜLME
YARIÇAPI
ÇALIŞMA
SICAKLIĞI
ALEV GECİKTİRİCİLİK
TESTİ
DUMAN YOĞUNLUĞU
TESTİ
KOROZİF GAZ
TESTİ
HALOJENSİZLİK
TESTİ
ALEV YAYILIMI
TESTİ
7,5X D -30ºC+70ºC IEC 60332-1-2
VDE 0482-332-1-2
EN 60332-1-2
IEC 61034-2
VDE 0482-1034-2
EN 61034-2
IEC 60754-2
VDE 0482-267-2-3
EN 50267-2-3
IEC 60754-1
VDE 0482-267-2-1
EN 50267-2-1
IEC 60332-3-24
VDE 0482-332-3-24
EN 60332-3-24

KOD NO DAMAR SAYISI VE KESİTİ
(mm2)
KABLO ÇAPI
(mm)
BAKIR AĞIRLIĞI
(kg/km)
YAKLAŞIK KABLO AĞIRLIĞI
(kg/km)
STANDART UZUNLUK
(mt)
320422023 2 x 2 x 0,22 5,20 9 29 100/500/1000
320422033 3 x 2 x 0,22 5,50 13 39 100/500/1000
320422043 4 x 2 x 0,22 6,00 17 51 100/500/1000
320422053 5 x 2 x 0,22 6,90 21 65 100/500/1000
320422063 6 x 2 x 0,22 7,40 26 77 100/500/1000
320422083 8 x 2 x 0,22 8,20 33 95 100/500/1000
320422103 10 x 2 x 0,22 9,40 41 118 100/500/1000
320422123 12 x 2 x 0,22 9,60 49 133 100/500/1000
320422143 14 x 2 x 0,22 10,20 57 151 100/500/1000
320422163 16 x 2 x 0,22 10,80 65 173 100/500/1000
320422183 18 x 2 x 0,22 1140 73 185 100/500/1000
320422203 20 x 2 x 0,22 12,50 81 212 100/500/1000

320434023 2 x 2 x 0,34 5,70 13 39 100/500/1000
320434033 3 x 2 x 0,34 6,00 19 52 100/500/1000
320434043 4 x 2 x 0,34 7,00 26 75 100/500/1000
320434053 5 x 2 x 0,34 7,80 32 88 100/500/1000
320434063 6 x 2 x 0,34 8,40 38 102 100/500/1000
320434073 7 x 2 x 0,34 8,90 45 111 100/500/1000
320434083 8 x 2 x 0,34 9,40 51 126 100/500/1000
320434103 10 x 2 x 0,34 10,60 64 151 100/500/1000
320434123 12 x 2 x 0,34 10,90 77 175 100/500/1000
320434143 14 x 2 x 0,34 11,60 90 205 100/500/1000
320434163 16 x 2 x 0,34 12,70 102 240 100/500/1000
320434183 18 x 2 x 0,34 13,40 115 255 100/500/1000
320434203 20 x 2 x 0,34 14,20 128 279 100/500/1000

320450023 2 x 2 x 0,50 7,30 19 60 100/500/1000
320450033 3 x 2 x 0,50 7,80 28 70 100/500/1000
320450043 4 x 2 x 0,50 8,50 38 97 100/500/1000
320450053 5 x 2 x 0,50 9,80 47 116 100/500/1000
320450063 6 x 2 x 0,50 10,60 57 130 100/500/1000
320450073 7 x 2 x 0,50 11,20 66 158 100/500/1000
320450083 8 x 2 x 0,50 11,60 70 178 100/500/1000
320450103 10 x 2 x 0,50 13,60 87 221 100/500/1000
320450123 12 x 2 x 0,50 13,90 107 258 100/500
320450143 14 x 2 x 0,50 14,80 125 290 100/500
320450163 16 x 2 x 0,50 15,80 142 320 100/500
320450183 18 x 2 x 0,50 16,80 155 350 100/500
320450203 20 x 2 x 0,50 17,80 170 394 100/500

320475023 2 x 2 x 0,75 8,00 26 67 100/500/1000
320475033 3 x 2 x 0,75 8,50 39 95 100/500/1000
320475043 4 x 2 x 0,75 9,60 52 126 100/500/1000
320475053 5 x 2 x 0,75 10,60 65 151 100/500/1000
320475063 6 x 2 x 0,75 11,60 78 180 100/500/1000
320475073 7 x 2 x 0,75 12,70 91 207 100/500/1000
320475083 8 x 2 x 0,75 13,10 104 230 100/500
320475103 10 x 2 x 0,75 14,90 130 284 100/500
320475123 12 x 2 x 0,75 15,20 156 317 100/500
320475143 14 x 2 x 0,75 16,40 182 370 100/500
320475163 16 x 2 x 0,75 17,50 208 418 100/500
320475183 18 x 2 x 0,75 18,40 230 459 100/500
320475203 20 x 2 x 0,75 19,60 260 505 100/500

320401023 2 x 2 x 1 8,60 36 92 100/500/1000
320401033 3 x 2 x 1 9,40 54 128 100/500/1000
320401043 4 x 2 x 1 10,40 72 160 100/500/1000
320401053 5 x 2 x 1 11,50 90 185 100/500/1000
320401063 6 x 2 x 1 13,00 108 227 100/500/1000
320401073 7 x 2 x 1 13,70 120 253 100/500/1000
320401083 8 x 2 x 1 14,20 140 280 100/500
320401103 10 x 2 x 1 16,10 175 342 100/500
320401123 12 x 2 x 1 16,70 210 402 100/500
320401143 14 x 2 x 1 17,80 245 459 100/500
320401163 16 x 2 x 1 19,00 272 521 100/500
320401183 18 x 2 x 1 20,00 315 573 100/500
320401203 20 x 2 x 1 21,30 345 632 100/500

320415023 2 x 2 x 1,5 9,40 52 117 100/500/1000
320415033 3 x 2 x 1,5 10,10 78 150 100/500/1000
320415043 4 x 2 x 1,5 11,20 104 190 100/500/1000
320415053 5 x 2 x 1,5 12,80 130 240 100/500/1000
320415063 6 x 2 x 1,5 13,90 151 280 100/500/1000
320415073 7 x 2 x 1,5 14,80 177 310 100/500/1000
320415083 8 x 2 x 1,5 15,30 204 348 100/500
320415103 10 x 2 x 1,5 17,60 246 433 100/500
320415123 12 x 2 x 1,5 18,00 295 501 100/500
320415143 14 x 2 x 1,5 19,20 345 574 100/500
320415163 16 x 2 x 1,5 20,50 390 654 100/500
320415183 18 x 2 x 1,5 21,60 440 719 100/500
320415203 20 x 2 x 1,5 23,40 490 817 100/500

  • İnsanların yoğun olarak bulunduğu kapalı ortamlarda
  • Enstrüman ve kontrol mühendisliğinde
  • Endüstriyel elektronikte
  • Bilgisayar ve ofis makinelerinde
  • Bina içi haberleşme sistemlerinde
  • Bina içi ses sistemlerinde
  • İnsan hayatının, değerli malzemelerin ve ekipmanların korunması gereken yerlerde

NOTLAR
  • Esnek yapıları ile dar alanlarda rahatlıkla uygulanabilirler.
  • Bu tip kablolar dış ortamlarda kullanılmaz.
  • LIHH-TP-OZ: Numara kodlu siyah damarlar.
